Существует два основных типа насосов: динамические насосы и насосы объемного действия. Далее я разберу то, что будет дальше, по этим двум типам насосов, а также по принципу работы, особенностям и применению каждого из трех типов насосов, чтобы вы могли их объяснить.
Если у вас есть вопросы о различных типах насосов, эта статья может вам помочь.

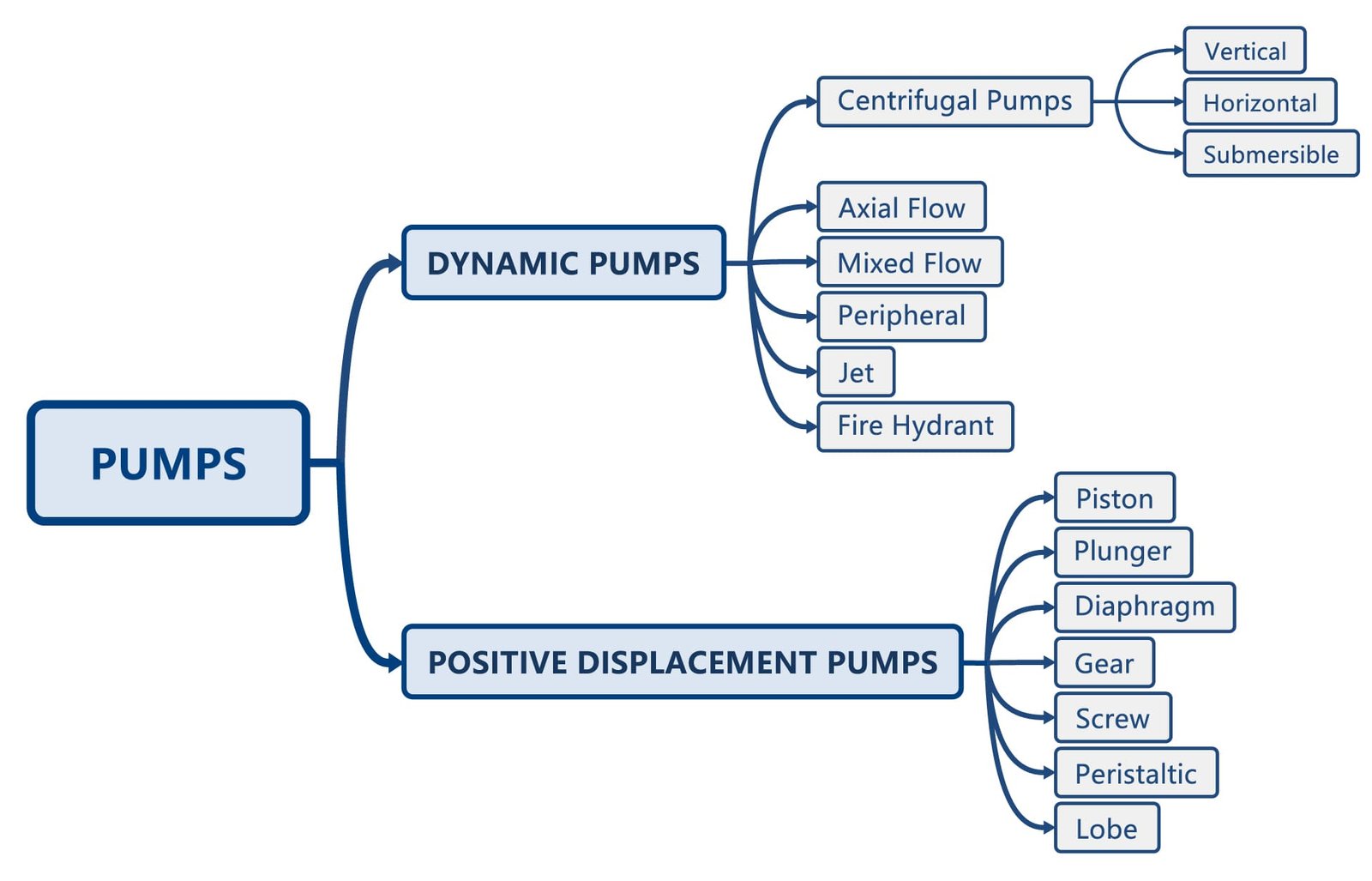

Различные типы промышленных насосов
Динамические насосы | Объемные насосы |
🔸Центробежные насосы 🔸Аксиальные насосы 🔸Насосы смешанного потока 🔸Периферийные насосы 🔸Струйные насосы 🔸Насосы для пожарных гидрантов | 🔸Поршневые насосы 🔸Плунжерные насосы 🔸Диафрагменные насосы 🔸Шестеренные насосы 🔸Винтовые насосы 🔸Перистальтические насосы 🔸Кулачковые насосы |
Типы насосов PDF
Типы динамических насосов
Динамические типы насосов представляют собой разновидность оборудования для транспортировки жидкости. Сначала вращение рабочего колеса создает центробежную силу, втягивающую жидкость в насос, затем рабочее колесо проталкивает жидкость к выпускному отверстию, и в конце жидкость выходит через выпускное отверстие.
Они обладают высокой эффективностью и широкой адаптивностью, поэтому могут транспортировать большие объемы жидкостей среднего и высокого давления.
1. Типы центробежных насосов
Среди динамических насосов наиболее распространены в эксплуатации центробежные насосы, в которых в основном за счет вращения рабочего колеса создается центробежная сила для всасывания жидкости, высокоскоростное вращение рабочего колеса позволяет жидкости повышать давление, а жидкость выбрасывается из выпускного отверстия.
Центробежные насосы Типы | Как это работает | Функции | Приложения |
Вертикальные центробежные насосы | Вертикальный насос забирает жидкость из-под поверхности, а затем транспортирует ее по трубам на поверхность. | ● Компактность ● Регулируемая длина ● Высокая адаптивность | ● Канализация ● Промышленные сточные воды ● Шахтный шлам |
Горизонтальные центробежные насосы | Горизонтальный центробежный насос всасывает жидкость за счет центробежной силы, а затем рабочее колесо выбрасывает жидкость через выпускное отверстие. | ● Простая структура ● Низкий процент отказов ● Простота установки и обслуживания | ● Орошение ● Шахтный шлам ● Металлургия ● Бурение тоннелей ● Дноуглубительные работы |
Погружные насосы | Погружные насосы закачивают жидкость из-под воды, а затем подают ее на поверхность по трубам. | ● Работает под водой ● Отсутствие кавитации ● Высокая эффективность | ● Муниципальное водоснабжение ● Сельскохозяйственное орошение ● Дноуглубительные работы ● Добыча полезных ископаемых |
2. Осевой насос
Как работает осевой насос?
Сначала насос осевого потока создает осевое усилие за счет вращения рабочего колеса, а затем под действием усилия рабочее колесо выбрасывает жидкость из выпускного отверстия.
Поскольку направление нагнетания осевого насоса почти горизонтально относительно вала насоса, жидкость вытекает из выпускного отверстия почти в горизонтальном направлении.
Обзор | |
Функции | Поскольку насос осевого потока может перекачивать большие объемы жидкости при низком напоре, по сравнению с обычными центробежными насосами, насосы осевого потока могут перекачивать в 3–4 раза больше жидкости, чем обычные центробежные насосы, примерно при тех же условиях напора. |
Приложение | Осевые насосы могут использоваться не только в условиях большой подачи и малого напора, но и для перекачивания жидкостей, содержащих твердые частицы, например, на очистных сооружениях, в химической промышленности, металлургии и других отраслях. |
3. Насос смешанного потока
Как работает насос смешанного потока?
Поскольку насос смешанного потока имеет наклонное рабочее колесо, он представляет собой комбинацию осевого насоса и центробежного насоса.
При вращении рабочего колеса часть жидкости течет в направлении вала насоса, а другая часть обтекает рабочее колесо под действием центробежной силы.
Обзор | |
Функции | Насосы смешанного потока объединяют в себе преимущества насосов осевого потока и центробежных насосов, а также компенсируют недостатки обоих. Таким образом, насос смешанного потока имеет не только высокую производительность и средние напорные характеристики. Насосы смешанного потока обычно имеют напор от 3 до 30 метров, что делает сферу применения насосов смешанного потока еще шире. |
Приложение | Насосы смешанного потока могут использоваться в сельскохозяйственном орошении, для циркуляции охлаждающей воды на электростанциях, в водоочистной промышленности, химической промышленности и т. д. |
4. Периферийный насос/турбинный насос
Как работает периферийный насос?
Периферийные насосы и турбинные насосы относятся к типу центробежных насосов, которые создают давление жидкости от всасывающего отверстия посредством вращения рабочего колеса, а затем выгружают ее через выпускное отверстие.
По сути, они являются вспомогательными насосами основного насоса в системе транспортировки, транспортирующими жидкие добавки, необходимые для производства или работы.
Обзор | |
Функции | Периферийные насосы обладают такими преимуществами, как вспомогательность, широкое применение и высокая эффективность, что может помочь основному насосу работать более стабильно и значительно повысить эффективность его работы. |
Приложение | Поскольку периферийные насосы способны поддерживать стабильность потока воды, они в основном используются в таких рабочих условиях, как транспортировка охлаждающих жидкостей на электростанциях, транспортировка производственных сред на химических заводах и очистка воды. |
5. Струйный насос
Как работает струйный насос?
Струйные насосы могут использовать принципы механики жидкости для транспортировки газов, жидкостей или смесей газа, твердого тела и жидкости.
Сначала жидкость высокого давления поступает в корпус насоса через входное отверстие, а затем образует область низкого давления вблизи жидкости высокого давления. Затем под действием низкого давления струйный насос втягивает другие жидкости и в конце смешивает различные жидкости в смесительной камере.
В этот момент скорость потока смешанной жидкости замедляется, давление постепенно повышается и, наконец, она выбрасывается из выпускного трубопровода.
Обзор | |
Функции | Простая конструкция, надежная работа, самовсасывающая способность, отсутствие утечек. |
Приложение | Очистка сточных вод, химическая промышленность, дренажные системы, нефтяные скважины, шахты и т. д. |
6. Системы пожарных гидрантов
Как работает насос пожарного гидранта?
Пожарные насосы для гидрантов — это центробежные насосы. Сначала они используют принцип центробежной силы для увеличения давления и расхода, а затем транспортируют воду к пожарным гидрантам и спринклерным системам.
Обзор | |
Функции | Гидрантные насосы небольшие, устойчивые и надежные, их можно использовать с многоступенчатыми центробежными насосами для увеличения давления воды по мере необходимости. |
Приложение | Насосы для пожарных гидрантов могут использоваться в системах пожаротушения, например, в высотных зданиях, на улицах, на заводах, в жилых домах и т. д. |
Типы объемных насосов
В насосах объемного типа в качестве основных элементов используются поршень насоса, шестерни, кулачок, диафрагма и другие детали насоса, совершающие возвратно-поступательное движение, в результате чего объем насоса циклически изменяется, обеспечивая всасывание и нагнетание жидкости.
1. Поршневой насос
Как работает поршневой насос?
Поршневой насос полагается на периодическое сжатие и освобождение движения поршня в насосе для всасывания и выпуска жидкости. Короче говоря, плунжерный насос преобразует механическую энергию поршня в энергию давления для транспортировки жидкости.
Обзор | |
Функции | Поршневой насос может не только обеспечивать стабильную производительность при высоком давлении, но и регулировать производительность в соответствии с длиной хода плунжерного насоса, а также обладает высокой адаптивностью. |
Приложение | Поршневые насосы могут перекачивать жидкости различной среды и вязкости и обычно используются в нефтехимической, горнодобывающей и металлургической промышленности или в ситуациях, где требуется точная подача потока жидкости. |
2. Плунжерный насос
Как работает плунжерный насос?
В плунжерных насосах для всасывания и нагнетания жидкости в основном используется возвратно-поступательное движение плунжера в корпусе насоса.
При движении плунжера в одном направлении объем насоса увеличивается, а давление в камере насоса уменьшается, в этот момент клапан на входе насоса открывается и всасывает жидкость в корпус насоса.
Когда плунжер достигает вершины, он движется в противоположном направлении, в это время давление в камере насоса увеличивается, впускной клапан закрывается, выпускной клапан открывается, и жидкость вытекает из выпускного отверстия.
Обзор | |
Функции | Плунжерные насосы обладают такими преимуществами, как высокое номинальное давление, компактная конструкция, высокая эффективность и регулируемый расход. |
Приложение | Плунжерные насосы могут широко использоваться в рабочих условиях, где требуется высокое давление, высокая производительность и регулировка расхода, например, в нефтяной промышленности, при перекачке шлама, при добавлении химикатов, распылении и в других отраслях. |
3. Мембранный насос
Как работает мембранный насос?
Диафрагменные насосы используют шатуны, пневматические устройства или гидравлические устройства для приведения в действие гибкой диафрагмы в корпусе насоса с целью совершения линейного возвратно-поступательного движения. Диафрагма периодически перемещается таким образом, что объем полости насоса изменяется, тем самым создавая давление для всасывания и нагнетания потока в корпус.
Когда диафрагма движется в одну сторону, клапан на всасывающем отверстии открывается, и жидкость поступает в насос. Когда диафрагма движется в другую сторону, клапан на выпускном отверстии открывается и позволяет жидкости вытекать.
Обзор | |
Функции | Способен транспортировать высоковязкие жидкости, такие как грязь. Простая конструкция, низкие затраты на обслуживание, регулируемый расход, высокая адаптивность. |
Приложение | Мембранные насосы могут транспортировать высоковязкие жидкости с твердыми частицами в таких отраслях, как химическая промышленность, очистка сточных вод, горнодобывающая промышленность, лакокрасочная промышленность и т. д. |
4. Шестеренчатый насос
Как работает шестеренный насос?
Шестеренчатый насос через корпус насоса из двух зацепленных шестерен разделяет всасывающую и нагнетательную камеры, когда шестерни вращаются, область зацепления жидкости двумя шестернями перед зазором поступает в нагнетательную камеру, шестерни посредством возвратно-поступательного движения всасывают и нагнетают жидкость.
Обзор | |
Функции | Простая конструкция, длительный срок службы, равномерный и контролируемый поток, высокая устойчивость к давлению и высокая адаптивность. |
Приложение | Шестеренчатые насосы имеют стабильную эффективность и широко используются в химической и фармацевтической промышленности, а также в других рабочих условиях, где требуется стабильный расход и давление. |
5. Винтовой насос
Как работает винтовой насос?
Винтовые насосы похожи на шестеренные насосы тем, что в них имеются два взаимозацепляющихся винта, которые разделяют всасывающую камеру от нагнетательной камеры.
Сначала за счет движения винта объем всасывающей камеры в зоне зацепления увеличивается, а давление уменьшается. Затем под низким давлением насос всасывает жидкость в корпус насоса, и в конце, под действием движения винта, винт постепенно проталкивает жидкость в зазоре в нагнетательную камеру и выбрасывает ее через выпускное отверстие.
Обзор | |
Функции | Самопоглощающая способность, низкий уровень шума и вибрации, длительный срок службы и широкая адаптивность. |
Приложение | Широко используется в гидравлических системах судов, лифтов, станков и т. д. Также может использоваться в химической и пищевой промышленности для транспортировки жидкостей, содержащих мягкие взвешенные частицы. |
6. Перистальтический насос
Как работает перистальтический насос?
Перистальтические насосы оснащены приводом и гибким насосным шлангом. Сначала вращается ролик на приводе насоса, создавая давление в шланге, которое перемещает жидкость.
Затем, в точке, где ролик отделяется от шланга, шланг возвращается к своей первоначальной форме, и, наконец, перистальтический насос выгружает жидкость из выпускного отверстия под действием непрерывного циклического движения привода насоса.
Обзор | |
Функции | Не загрязняющая окружающую среду транспортировка, жидкость не контактирует с корпусом насоса, только со шлангом. Он может точно контролировать расход, износостойкий и устойчивый к коррозии. |
Приложение | Перистальтические насосы могут использоваться в экспериментах, медицине, на производственных линиях и в других рабочих сценариях. |
7. Кулачковый насос
Как работает кулачковый насос?
Кулачковые насосы имеют ротор с несколькими кулачками внутри, ротор заставляет кулачки вращаться, всасывая и нагнетая жидкость.
При вращении рабочего колеса к входу зазор между рабочим колесом и корпусом насоса увеличивается, и кулачковый насос всасывает жидкость. При вращении зазор уменьшается, а давление увеличивается.
При вращении рабочего колеса по направлению к выпускному отверстию рабочее колесо выталкивает находящуюся под давлением жидкость из выпускного отверстия.
Обзор | |
Функции | Кулачковые насосы обеспечивают стабильную и регулируемую производительность, просты в обслуживании, обладают высокой эффективностью и низким уровнем шума. |
Приложение | Кулачковые насосы могут использоваться в химической и нефтяной, водоочистной, фармацевтической и других отраслях промышленности для транспортировки жидкостей с вязкими и твердыми частицами. |
Заключение по типам насосов
Независимо от типа насосов, процесс перекачивания представляет собой процесс преобразования энергии, посредством которого обеспечивается движение жидкости, что позволяет повысить эффективность работы насоса. Если у вас остались вопросы по различным типам насосов, свяжитесь с нами.
Часто задаваемые вопросы о типах насосов
Динамические насосы против объемных насосов
Функции | Динамический насос | Насос объемного типа |
Принцип работы | Вращение рабочего колеса создает центробежную силу, которая заставляет жидкость двигаться. | Механическое движение заставляет объем насоса изменяться для перемещения жидкости. |
Скорость потока | Подходит для высоких скоростей потока | Подходит для низких скоростей потока |
Давление против скорости потока | Давление и расход обратно пропорциональны (за исключением особых условий) | Постоянный расход, не меняется в зависимости от давления |
Тип жидкости | Подходит для жидкостей низкой и средней вязкости | Подходит для высоковязких или плохо текучих жидкостей |
Приложение | Подходит для условий интенсивной транспортировки, например, в шахтах, при дноуглубительных работах, в водохранилищах и т. д. | Подходит для транспортировки жидкостей, требующих точного расхода и высокого давления, например, в нефтехимической, медицинской промышленности и т. д. |
Какой промышленный насос наиболее часто используется?
Наиболее часто в промышленных сценариях используются центробежные насосы, которые просты и относительно легки в обслуживании. Они также наиболее адаптируемы, и центробежные насосы могут стабильно транспортировать как чистую воду, так и жидкости, содержащие твердые частицы.
