スプリットケースポンプ

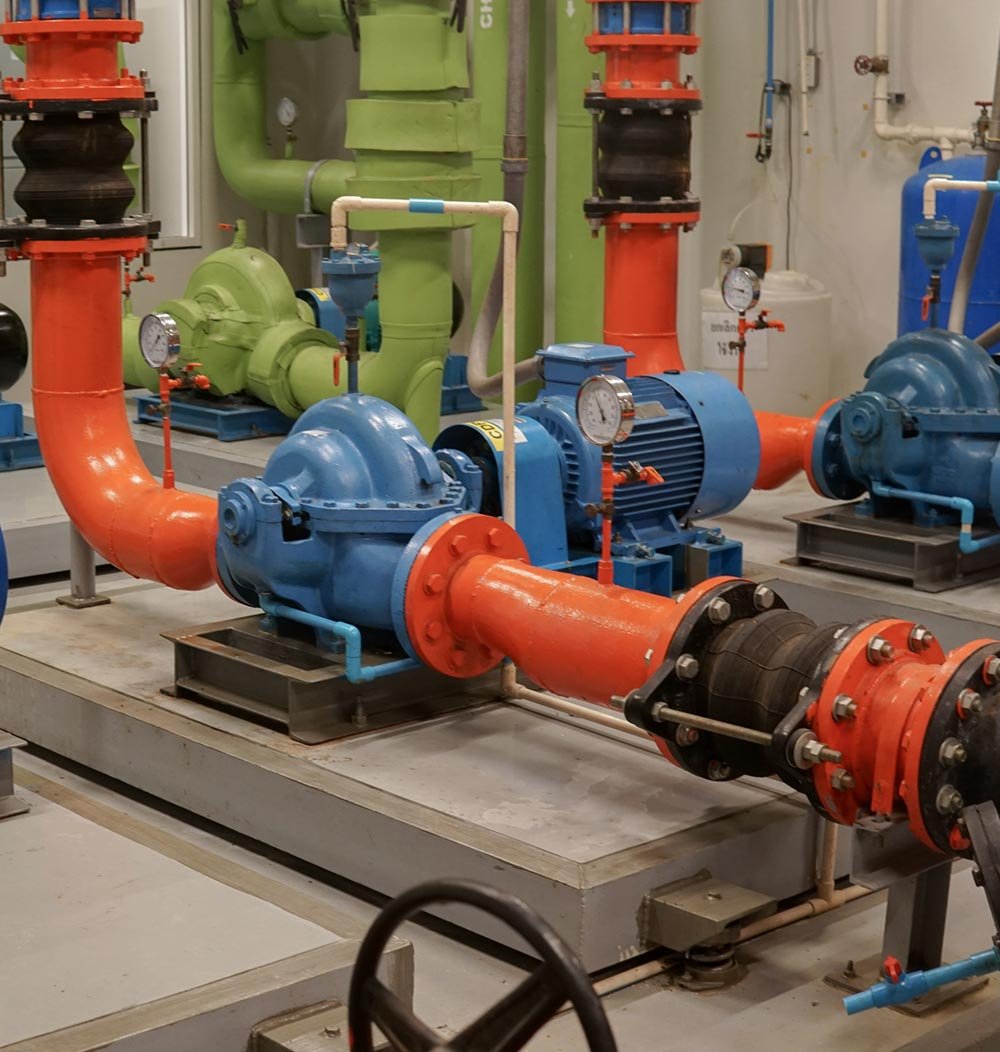

Kingda のダブルサクション スプリット ケース ポンプは、ベアリング負荷が低いため信頼性が優先され、耐用年数が効果的に延長され、ユーザーの運用コストが最小限に抑えられます。.
軸方向に分割されたケースとモジュール設計により、メンテナンスが簡素化され、オペレーターの時間が節約され、生産が加速されます。.
スプリットケースポンプは優れた効率を誇り、水道、防火、空調、工業用水処理といった高流量用途で広く使用されています。Kingdaは、ユーザーが要求の厳しい用途においてこのポンプを効率的に活用できるよう保証します。.
スプリットケースポンプとは何ですか?

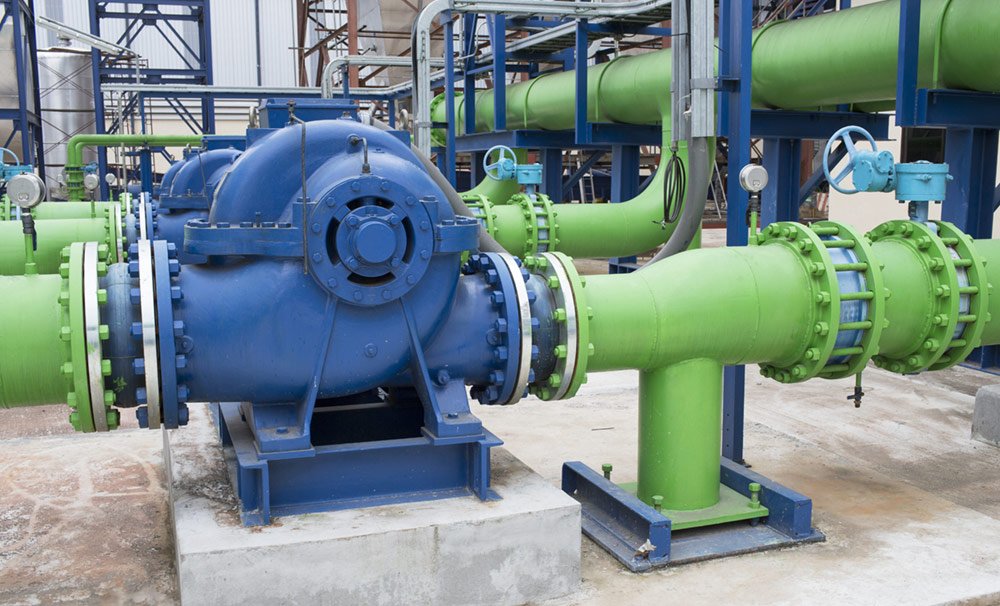

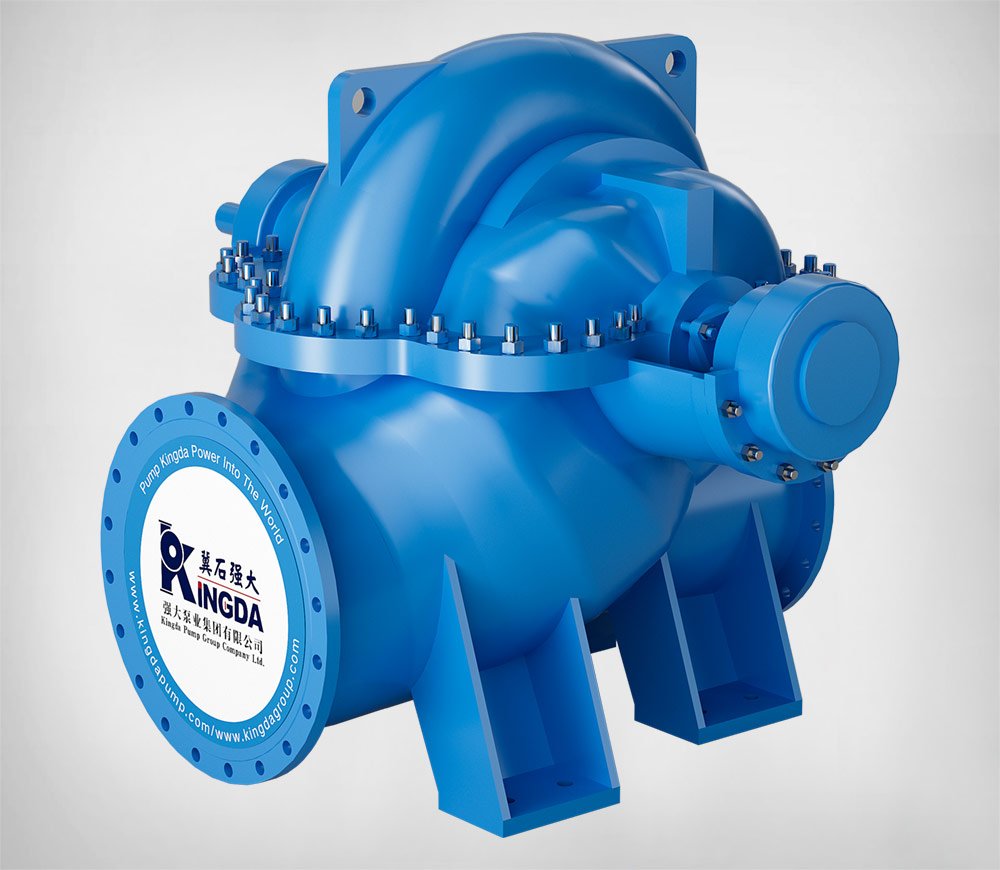

スプリットケースポンプの定義
スプリットケースポンプは、水平、単段、両吸い込み遠心ポンプであり、通常は軸方向を中心に水平または垂直の 2 つの部分で構成されます。.
分割ケースポンプの二重吸引構造により、油圧衝撃のバランスが保たれ、軸方向の推力が低減し、ポンプの耐用年数が効果的に延長されます。.
流量と耐久性に優れているため、給水システム、防火、HVAC、灌漑システムに広く使用されており、作業効率を効果的に向上させます。.

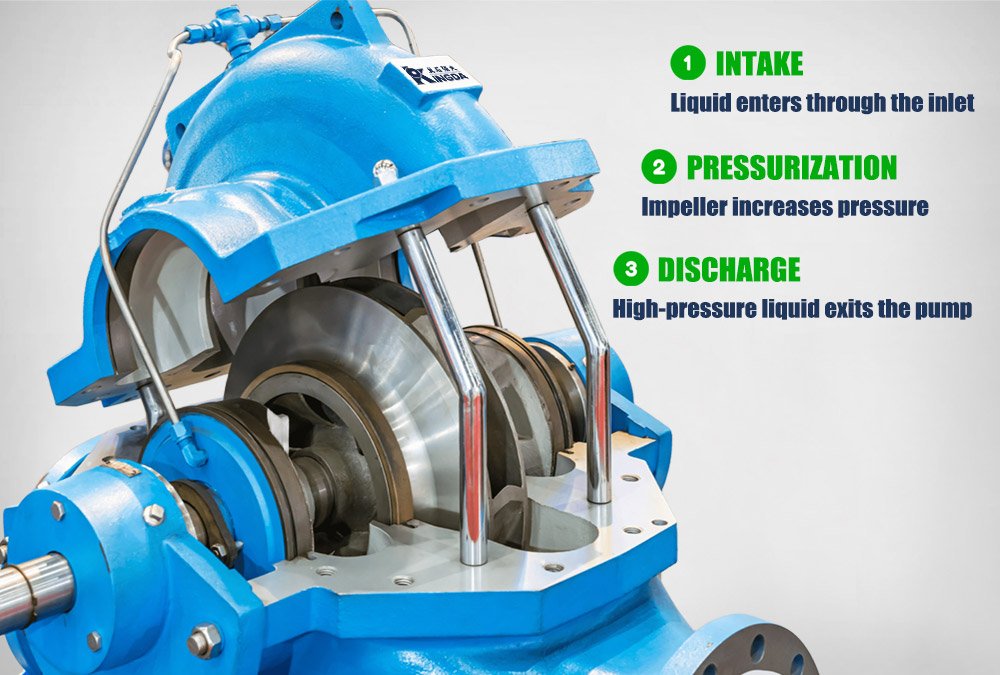

スプリットケースポンプの動作原理
スプリットケースポンプは、ほとんどの 遠心ポンプ, 、同様の原理で動作する
摂取量: 起動後、インペラが回転し、液体が入口からポンプケーシングに入ります。.
加圧: インペラが回転すると、ケーシング内の液体が外側に押し出されます。液体が移動すると、その運動エネルギーが圧力エネルギーに変換されます。.
退院： ポンプケーシング内の液体圧力は継続的に上昇し、出口に到達するまで待機します。最終的に、液体は高圧でポンプから排出されます。.
水平分割ケースポンプ仕様
🔸吐出口径（mm）：300～1000
🔸能力(m³/h): 1000 ~ 18000
🔸頭囲(m): 22～170
🔸モーター: 4 ~ 2500
🔸材質：ダクタイル鋳鉄、鋼、銅、高クロム合金
🔸シーリング：パッキングシール、メカニカルシール
スプリットケースポンプの利点
スプリットケースポンプ設計
ダブル吸引： ダブルサクションスプリットケースポンプは、ダブルサクションインペラ設計を採用しており、液体が流入した後のポンプへの油圧の影響をバランスさせ、ベアリングへの負荷を軽減し、メンテナンス頻度を効果的に減らし、耐用年数を延ばします。.
軸方向分割ケーシング： 軸方向分割ケーシングポンプはメンテナンスが容易です。ケーシングは水平または垂直に分割できます。メンテナンス時には、ポンプカバーを取り外すだけでインペラやベアリングなどの部品にアクセスでき、水管、カップリング、モーターを分解する必要はありません。.

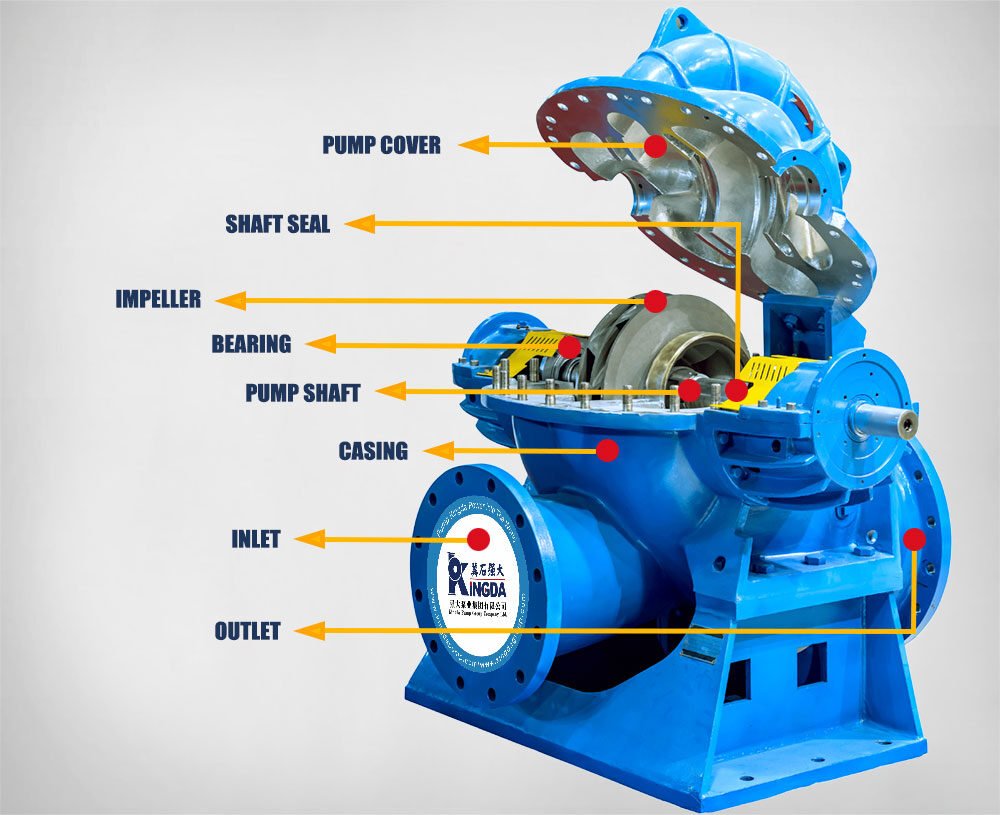

水平分割ケースポンプ図
Kingdaのダブルサクション水平分割ケースポンプを選ぶ理由
高効率
エンジニアは流路とインペラを最適化し、内部部品の応力解析を実施することで、油圧損失を大幅に削減し、効率を効果的に向上させました。.
長寿命
分割ケースポンプのインペラと摩耗しやすい部品は、超耐摩耗性と耐腐食性に優れた合金材料で作られており、過酷な条件下での長期使用に対するユーザーのニーズを満たすことができます。.
モジュラー設計
Kingda のエンジニアは、モジュール式コンポーネントを備えた分割ケース ポンプを設計しました。これにより、メンテナンスが簡素化されるだけでなく、ユーザーの運用コストも効果的に削減されます。.
メンテナンスが簡単
エンジニアはポンプ本体の上部壁厚を最適化し、内部応力を緩和することでポンプ構造をコンパクト化しつつ、堅牢性と耐久性を確保しました。分割ポンプケーシング設計と相まって、メンテナンスがさらに容易になります。.
インテリジェントモニタリング
Kingdaが新たに開発した遠隔インテリジェント監視システムは、ポンプの運転状況をリアルタイムで監視できます。流量や揚程の変化などのデータが変化すると、ユーザーに速やかに通知することで、故障を防止し、ユーザーの損失を最小限に抑えます。.
分割鋳造ポンプインペラー： その インペラ ポンプシャフトに取り付けられた回転部品で、液体を移動させます。両吸込インペラは油圧のバランスを保ち、ベアリング負荷を軽減し、ポンプの寿命を延ばします。.
軸方向分割ケーシング： その ポンプケーシング ポンプの内部部品を収納する容器です。軸方向に分割されたケーシングによりメンテナンスが容易になり、ケーシングの半分だけを分解するだけで、他の部品を分解することなくメンテナンスを行うことができます。.
軸： その ポンプシャフト モーターとインペラを連結します。モーターはポンプシャフトを介してインペラに機械的エネルギーを伝達し、インペラを回転させることで安定した運転を支えます。.
ベアリング： ベアリング ポンプシャフトの回転をサポートし、回転時の摩擦を低減してポンプの安定性を向上させます。.
シール： シールは、ポンプに損傷を与える可能性のあるポンプ液の漏れを防ぎます。一般的なシール方法には、パッキングシールとメカニカルシールがあります。.
高性能なスプリットケースポンプをお探しですか?
メールでお問い合わせください info@kingdagroup.com 専門家によるサポートと迅速な価格設定を実現します。.
スプリットケースポンプの用途
市営水道
大規模な給水システムでは、高流量で安定したポンプ設備が求められることが多く、分割ケースポンプが理想的な選択肢となります。.
空調
HVAC システムでは、スプリットケースポンプは、パイプ内のスケール、金属片、その他の不純物を洗い流し、空調の効率を向上させるためによく使用されます。.
防火
防火システムでは、分割ケースポンプにより、高層ビルでも防火パイプラインに迅速かつ効率的に水を送ることができます。.
工業用水処理
石油や発電所などの産業プロジェクトでは、分割ケースポンプを冷却ポンプや水循環ポンプとして使用できます。.
灌漑
大規模な灌漑プロジェクトでは、両吸い込みスプリットケースポンプにより効率的かつ安定的に給水でき、運用コストを大幅に削減できます。.
海洋工学
船舶では、スプリットケースポンプは高圧フラッシングポンプとして使用され、沈泥を洗い流し、堆積物を除去します。.
実際のプロジェクトで実証されたパフォーマンス

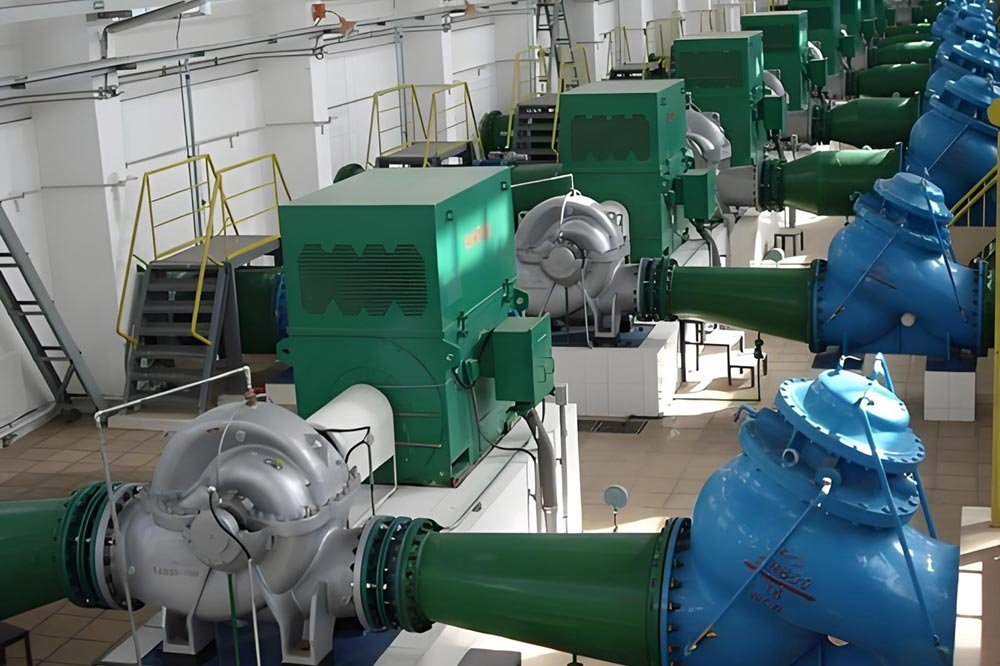

このプロジェクトは中国の大規模発電所に設置され、発電所の循環水システムに SXK250 分割ケースポンプが採用されました。.
これによりユニットの発電効率が向上し、発電所のエネルギー消費量が大幅に削減されました。.
発電所循環水ポンプ
このプロジェクトでは、, 大規模な水道施設では、1日あたり30万トンの給水能力が必要でした。そのため、極めて高い流量と連続運転が求められました。.
SXK スプリットケースポンプは間違いなく素晴らしい性能を発揮しました。.

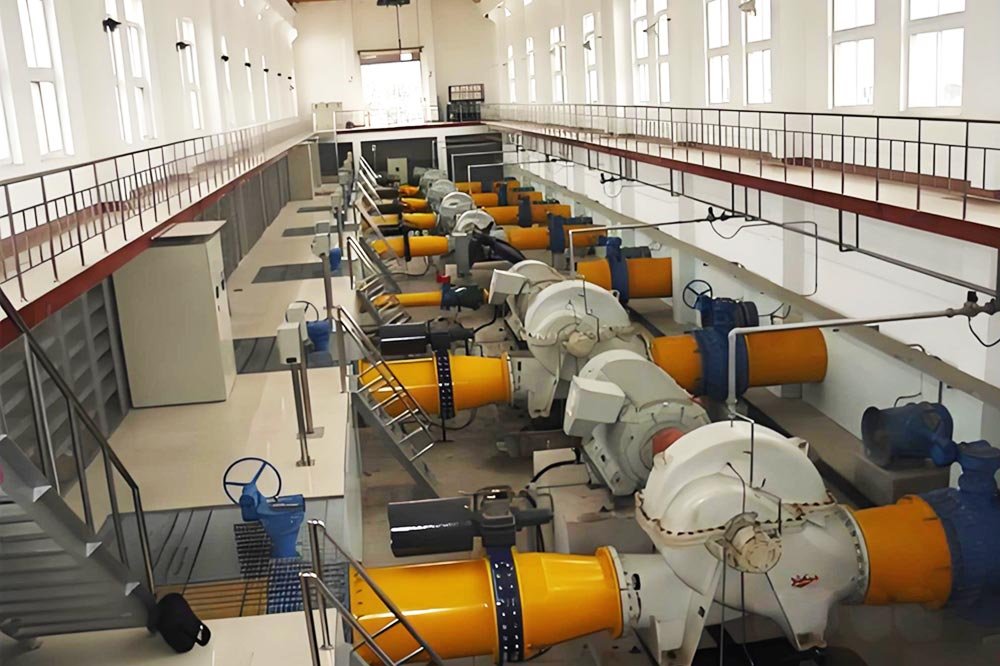

水処理プラント供給システム
これは中国山西省にある政府主導の大規模水路転換プロジェクトです。河川から水を長距離にわたって導水し、乾燥地域へと導くものです。.
これには、極めて高い流量だけでなく、長期にわたる安定した水供給も必要です。.

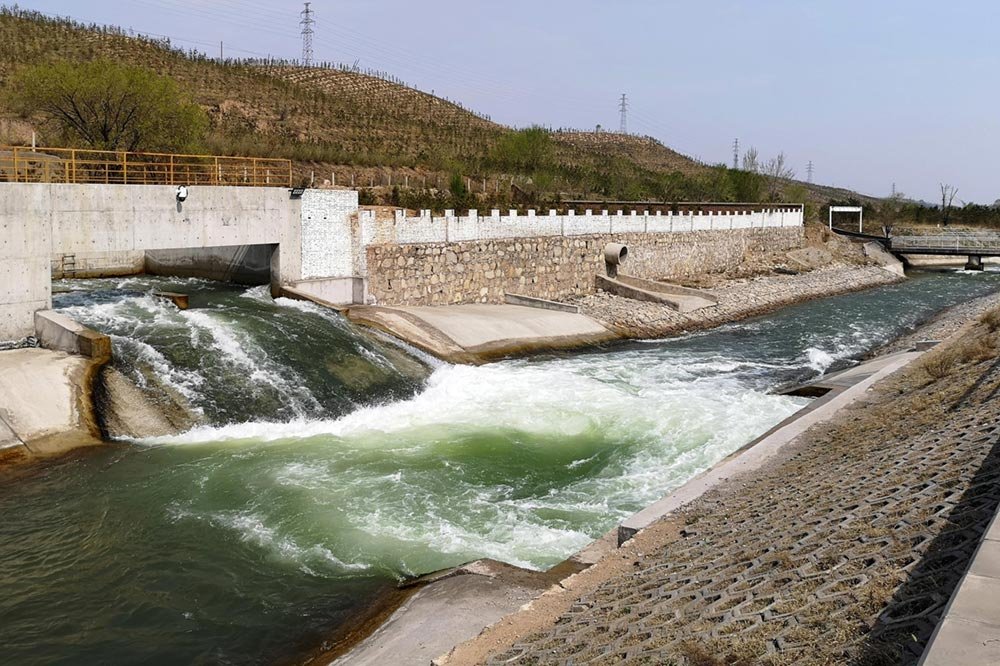

大規模水路転換プロジェクト
スプリットケースポンプの種類
水平分割ケースポンプ
横割ケースポンプは最も一般的なタイプです。ポンプ軸を水平に挟んでポンプケーシングが上下に分割されているため、メンテナンスやメンテナンスが容易です。.
垂直分割ケースポンプ
縦型分割ケースポンプは、ポンプケーシングが中央で縦に分割されています。縦型ポンプは、スペース要件が厳しいプロジェクトに使用でき、より省スペースです。.

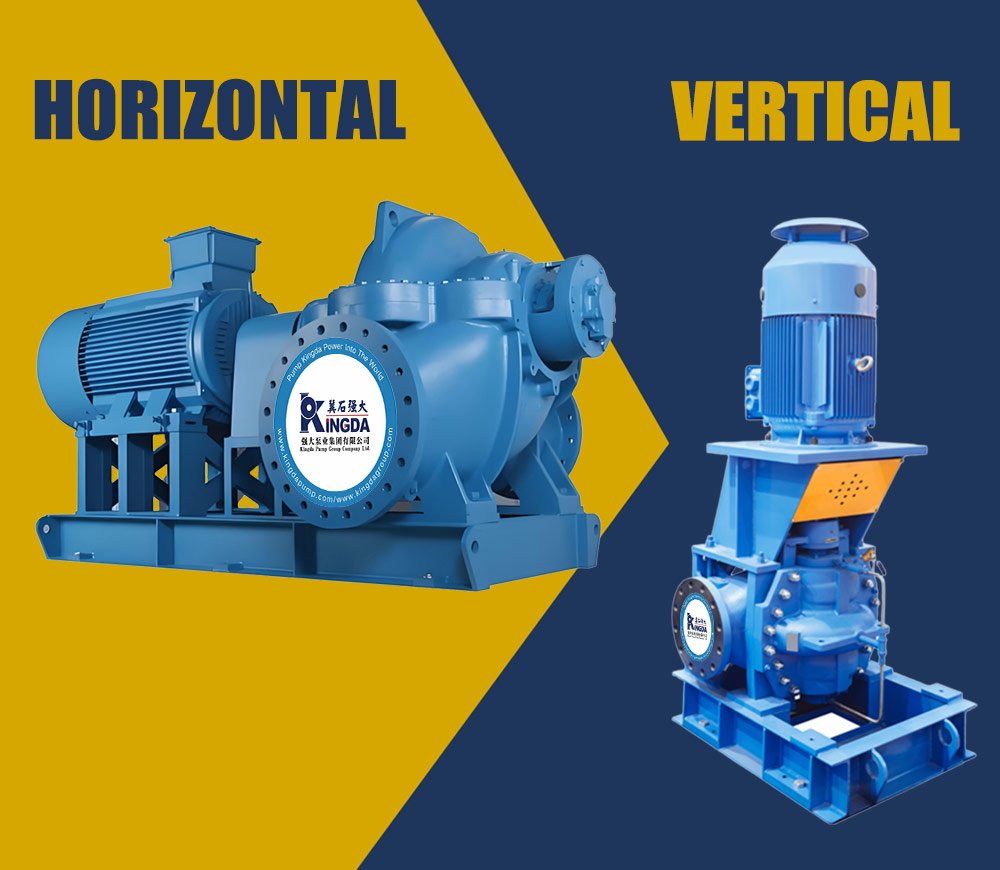

垂直型と水平型の分割ケースポンプ
立型スプリットケースポンプと横型スプリットケースポンプはどちらも遠心ポンプであり、同じ原理で動作します。最大の違いは構造にあります。立型スプリットケースポンプは垂直方向に分離するのに対し、横型スプリットケースポンプは水平方向に分離します。.
スプリットケースポンプを選ぶ際には、設置スペースの可用性が第一の考慮事項となります。十分なスペースがある場合は水平構造が推奨されますが、スペースが限られているワークステーションの場合は垂直構造が適しています。.
信頼性の高いスプリットケースポンプソリューションをお探しですか?
専門家のアドバイスと迅速な見積もりを入手するには、お問い合わせください。 info@kingdagroup.com
水平分割ケースポンプの設置とメンテナンス
水平分割ケースポンプの組み立てと設置の詳細
ポンプユニットは堅固な基礎の上に設置する必要があります。基礎にはアンカーボルトが必要です。ポンプはセメントグラウトが完全に硬化した後に運転を開始してください。ポンプには堅固な基礎が不可欠であり、容易に変形する基礎は認められません。.
ポンプの設置
- アンカーボルトを埋め込んだコンクリート基礎にポンプを設置し、ポンプシャフトが水平になるように調整します。アンカーボルトナットを適切に締め付け、ポンプが動かないようにしてください。.
- モーターを配置し、モーター シャフトをポンプ シャフトに合わせ、両方のシャフトが一直線になっていることを確認し、ポンプとモーターのカップリングの間に一定の端面クリアランスを残します。.
- 取り付け精度を確認します。フィラーゲージを使用して、複数の反対側の位置で結合面間のクリアランスを測定します。.
スプリットケースポンプのメンテナンス
毎日：
- 漏れ、振動、騒音がないか確認してください。圧力計の動作を確認してください。.
毎週:
- シャフトシール: 漏れは、パッキンとブッシングを冷却および潤滑するのに十分な量である必要があります。.
- ベアリング温度：接触式温度計をベアリングハウジングに取り付けてベアリング温度を測定します。通常の状況では、温度は100℃を超えてはいけません。.
毎年：
- ベアリングの点検：ベアリングとベアリングハウジングに残っているグリースや潤滑油をすべて除去します。すべての部品をきれいなアルコールまたは無酸性灯油で洗浄し、新しいグリースまたは潤滑油と交換します。.
- グリース潤滑：通常の状況では、軸受温度は100℃を超えてはなりません。70℃を超えるとグリースの劣化が加速されます。.

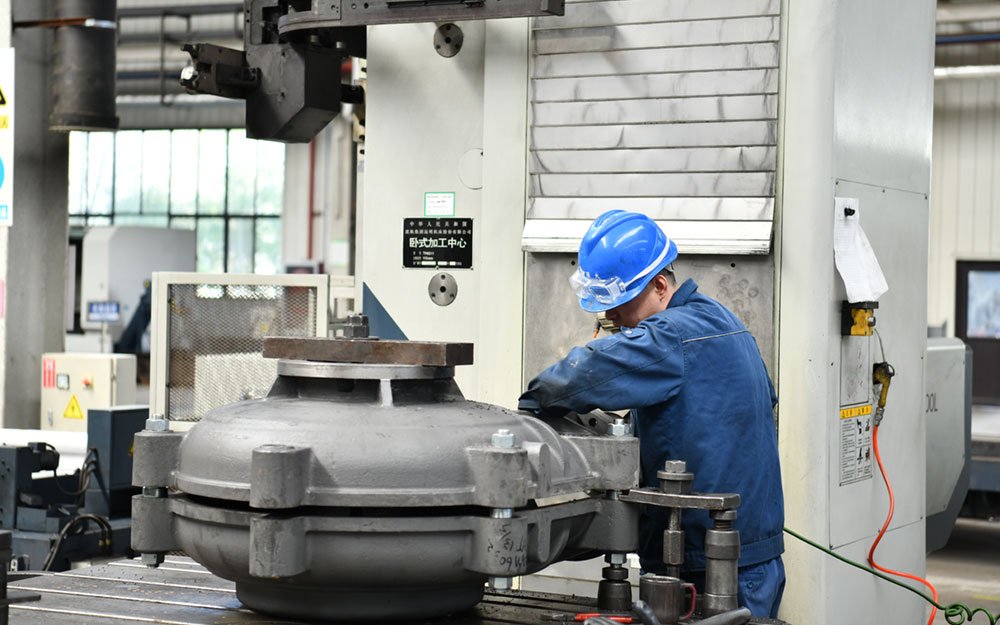

信頼できるスプリットケースポンプサプライヤー
当社は中国有数の水平分割ケースポンプ製造業者として、1948 年以来水ポンプの設計・製造を行っており、豊富な製造経験を誇ります。.
豊富な経験と強力な能力により、お客様の厳しい搬送要件を満たすことができると確信しています。当社のエンジニアは、お客様のプロジェクトの背景を踏まえ、最も包括的な搬送ソリューションを設計し、コストを最小限に抑えます。.
当社には、信頼性と知識に優れたメンテナンスチームもございます。お客様のウォーターポンプに問題が発生した場合は、迅速かつ具体的で実行可能な解決策をご提供し、ダウンタイムの短縮と作業効率の向上を実現します。.
スプリットケースポンプスペアパーツ
| ウェットエンド摩耗部品 | ベアリング部品 | シャフトシール部品 | その他の部品 |
|---|---|---|---|
| | |||
| | | ||
| | | ||
| | | | |
| | | | |
| | | |
よくある質問
通常、スプリットケースポンプは超高温流体の輸送には適していません。流体温度が80℃を超えないようにすることをお勧めします。過度の高温はポンプ部品を損傷しやすく、最終的にはポンプの故障につながる可能性があります。.
超高温流体を輸送する場合は、ポンプメーカーに問い合わせて、流体の物理的特性に基づいた専用ポンプをカスタマイズすることをお勧めします。.
スプリットケースポンプとエンドサクションポンプはどちらも遠心ポンプファミリーに属し、同じ原理で動作しますが、主に構造が異なります。.
端吸込ポンプは、通常、単段片吸込遠心ポンプです。運転中、液体は入口から流入し、出口から流出します。入口と出口の角度は通常90度です。.
スプリットケースポンプは両吸込遠心ポンプです。ポンプの吸込口と吐出口は同一水平線上に配置されており、この両吸込構造により油圧力が均衡し、軸受負荷が軽減され、寿命が延長されます。.
ユニットを始動する前に、ユニット全体を点検してください。異物が侵入している場合は、ウォーターポンプを洗浄してください。.
- ユニット全体を徹底的に検査します。.
- すべてのボルトが締められていることを確認してください。.
- モーターの電源接続が正しいことを確認します。.
- 電源電圧が正しいことを確認します。.
- 入口バルブを開き、出口バルブを閉じます。.
- ウォーターポンプに圧力計と真空計を取り付けます。.
- ポンプシャフトとモーターシャフトが揃っていることを確認します。.
- ベアリングに潤滑油（グリース）を塗布します。.
- シャフトシール。ポンプシャフトはスムーズに回転するはずです。.
- 水ポンプと吸引パイプに水が満たされていることを確認します。.
- シーリング装置のフラッシング水接続を確認してください。フラッシング水が外部システムから供給されている場合は、ユニットを起動する前にフラッシング水を接続してください。.
注意：モーターとウォーターポンプの回転方向を確認する際は、モーターとポンプを別々に確認する必要があります。シール面を乾拭きすることは禁止されています。そうしないと、シールがすぐに機能しなくなります。.
