Êtes-vous inquiet de choisir la bonne pompe submersible, ce guide expliquera de manière exhaustive les points de connaissance sur les pompes submersibles.
Dans cet article, vous découvrirez les types de pompes submersibles, leurs applications, leurs caractéristiques et leur entretien, ainsi que d'autres informations connexes, du débutant à l'expert, veuillez lire ce guide ultime.
Qu'est-ce qu'une pompe submersible ?
Pompes submersibles, comme son nom l'indique, peut être immergé dans l'eau pour fonctionner, les pompes et moteurs submersibles sont généralement de conception intégrée, la coque a une performance d'étanchéité, peut jouer un rôle dans l'étanchéité.
Les pompes submersibles appartiennent à la même catégorie de pompes centrifuges, qui génèrent tous deux une force centrifuge par la rotation du roue à aubes pour évacuer le fluide et ainsi le transporter jusqu'à l'endroit spécifié.
Par rapport aux pompes centrifuges traditionnelles, elle présente des avantages significatifs en termes de rendement élevé et d'économie d'énergie.
Parce qu'elle fonctionne sous l'eau, avec l'aide de la profondeur de l'eau, de sorte que l'entrée de la pompe submersible a une pression hydrostatique initiale (peut également devenir une pression d'écoulement positive), le transport des fluides, les pompes submersibles, le rôle de la pompe devient de pousser le fluide évacué vers la sortie, plutôt que d'aspirer le fluide.
Cette étape permet d’économiser une partie de l’énergie et permet à la pompe submersible d’avoir un rendement supérieur à celui d’une pompe centrifuge conventionnelle.

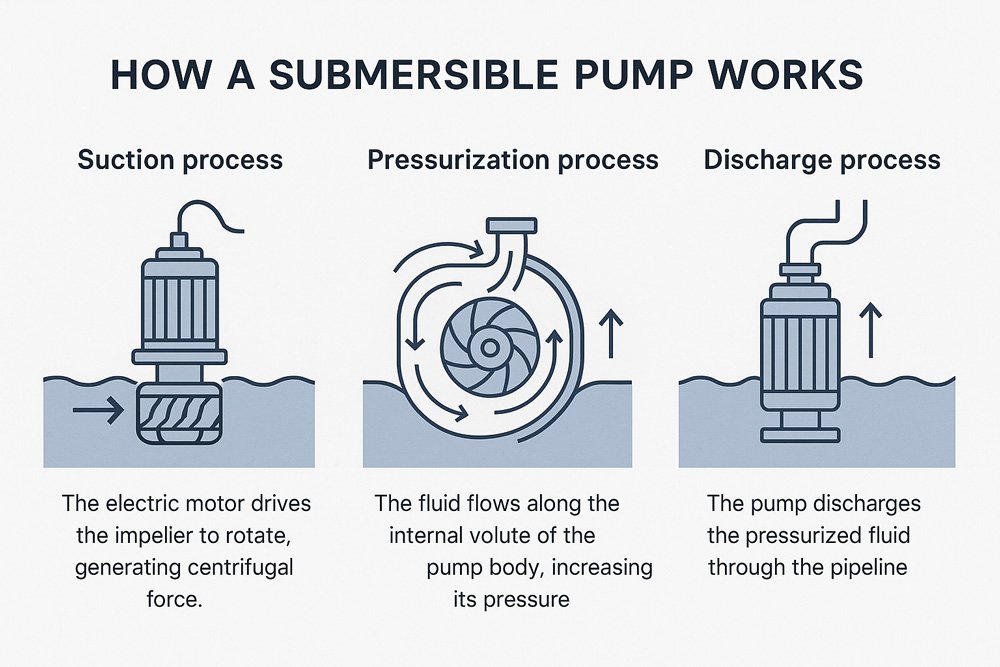

Comment fonctionne une pompe submersible ?
Comme mentionné ci-dessus, les pompes submersibles sont des pompes centrifuges, leur principe de fonctionnement est donc fondamentalement similaire à celui des pompes centrifuges traditionnelles.
Processus d'aspiration
Dans ce processus, le moteur électrique convertit l’énergie électrique en énergie mécanique.
Le moteur de la pompe submersible démarre, le moteur entraîne la roue à tourner, la roue dans le processus de rotation à grande vitesse, générant une force centrifuge, le centre de la roue du liquide poussé vers la roue autour.
Processus de pressurisation
Lorsque la force centrifuge projette le fluide, celui-ci s'écoule le long de la volute interne du corps de la pompe.
Grâce à son effet de guidage du flux, la volute réduit la vitesse du fluide et augmente la pression. La pompe convertit alors l'énergie cinétique du liquide en énergie de pression.
Processus de décharge
Le fluide sous pression s'écoule à l'intérieur de la volute jusqu'à la position de sortie de la pompe, où la pompe décharge le fluide à une pression plus élevée, puis le transporte au-dessus de la surface du liquide à travers la canalisation.
Avantages et inconvénients des pompes submersibles
L'utilisation de pompes submersibles facilite notre vie et notre travail de production, elle améliore considérablement l'efficacité, mais les pompes submersibles présentent également certains inconvénients que vous devez connaître.
Comprenez parfaitement tout ce qui concerne les pompes submersibles, ce qui sera très utile pour votre travail et vos scénarios d'application.
Avantages de la pompe submersible
Efficace: Parce que les pompes submersibles fonctionnent sous l'eau, ce qui donne à la pompe submersible une pression hydrostatique initiale, contrairement aux autres pompes centrifugesLes pompes submersibles n'aspirent pas l'eau mais poussent le liquide, ce qui offre un rendement très élevé et réduit les coûts d'exploitation par rapport aux pompes centrifuges normales.
Prévenir cavitation: Les pompes submersibles fonctionnent immergées dans l'eau, avec le corps de la pompe, la roue et d'autres pièces en contact total avec le milieu pour empêcher l'air de pénétrer dans le corps de la pompe, générant ainsi très peu de mousse, ce qui réduira considérablement le phénomène de poches d'air.
Gain de place : Les pompes submersibles fonctionnent dans l'eau et n'ont pas besoin d'occuper un grand espace pour placer la pompe comme les autres pompes, les pompes submersibles économisent un espace de travail précieux.
Bruit: Les pompes submersibles fonctionnent dans l'eau, ce qui absorbe et atténue la plupart du bruit, les rendant presque silencieuses.
Polyvalent: Les pompes submersibles ont de nombreuses applications : elles peuvent être utilisées dans les puits pour l'approvisionnement en eau au quotidien, mais aussi pour l'irrigation, le traitement des eaux usées et l'exploitation minière. Elles peuvent transporter non seulement l'eau, mais aussi les eaux usées, la boue et d'autres fluides.
Inconvénients de la pompe submersible
Entretien: Les pompes submersibles fonctionnant sous l'eau, il est difficile de les détecter et impossible d'effectuer une maintenance préventive lorsque leurs joints et autres pièces d'étanchéité fuient.
Corrosion: Étant donné qu'il y a des substances corrosives dans l'eau, la pompe submersible fonctionne dans l'eau toute l'année, de sorte que la corrosion se produira.
Coût: Les pompes submersibles sont différentes des autres pompes, les matériaux de production doivent avoir une résistance à la corrosion, le moteur doit également être étanche, le prix peut être plus cher que la pompe générale.
Conclusion: Chaque pompe a ses avantages et ses inconvénients. Pour choisir la bonne, il est essentiel de déterminer son utilisation et ses conditions de fonctionnement, et de comprendre ses avantages et ses inconvénients afin de faire le bon choix. Si vous travaillez sous l'eau, les pompes submersibles peuvent être une bonne option.
À quoi sert une pompe submersible ?
Pompes submersibles ont une variété de rôles, ils peuvent non seulement transporter de l'eau, mais aussi des boues stables contenant des particules solides, dans l'eau quotidienne, dragage, et même exploitation minière et autres industries, les pompes submersibles peuvent accomplir efficacement la tâche.
Pompes à eaux usées
Les eaux usées contiennent généralement des particules solides ou d'autres débris. Les pompes submersibles peuvent gérer efficacement ces eaux usées contenant des particules solides. Les pompes submersibles peuvent donc transporter les eaux usées et les eaux usées.
Approvisionnement en eau
Les pompes submersibles peuvent fonctionner dans des puits plus profonds, elles peuvent pomper régulièrement l'eau du puits et la livrer à votre domicile pour un usage quotidien.
Irrigation
Dans l'agriculture, les pompes submersibles peuvent pallier efficacement le manque de ressources en eau en extrayant l'eau des eaux souterraines ou des réservoirs et en la livrant aux terres agricoles ou aux endroits qui en ont besoin. irrigation.

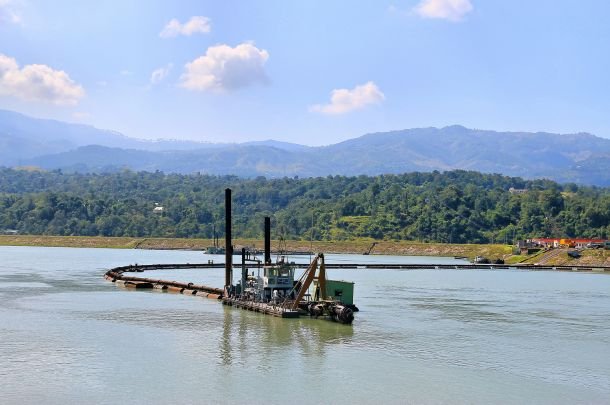

Dragage
Lors des opérations de dragage, les pompes submersibles peuvent extraire de manière constante des mélanges solides-liquides tels que du gravier, de la boue, etc., des rivières ou des ports et transporter efficacement ces boues vers les emplacements désignés.
Exploitation minière
Les pompes à boues submersibles reposent sur une forte résistance à l'usure, peuvent transporter efficacement les boues contenant des particules solides dans les résidus vers l'emplacement désigné et peuvent également évacuer les eaux usées dans la mine.
10 types de pompes submersibles à connaître
1. Pompe à eau submersible
Les pompes à eau submersibles transportent généralement de l'eau propre, par exemple pour pomper l'eau souterraine dans les projets municipaux ou pour pomper l'eau des réservoirs dans l'irrigation agricole, qui ne contient pas de particules solides.
2. Pompe à lisier submersible
Les pompes submersibles pour boues se distinguent des pompes submersibles par leur excellente résistance à l'usure et à la corrosion et leur capacité à transporter des boues contenant du gravier ou des déchets industriels. Applications : déchets miniers, boues de dragage, eau de refroidissement des centrales électriques.
3. Pompe remplie d'huile
Dans la production industrielle, les pompes remplies d'huile peuvent aider les machines et les équipements à injecter de l'huile, garantissant ainsi le bon fonctionnement des systèmes de refroidissement et de lubrification de l'équipement.
4. Pompe submersible en acier inoxydable
Les pompes submersibles en acier inoxydable présentent des caractéristiques de performance résistantes à la corrosion et à l'oxydation et peuvent être transportées avec des particules solides corrosives telles que des impuretés et d'autres boues agressives.
5. Pompe de surpression
Les pompes de surpression peuvent augmenter la pression du liquide pendant le transport pour résoudre la situation de pression insuffisante, généralement utilisées dans l'approvisionnement en eau municipale, l'eau d'incendie, le drainage des mines et d'autres conditions de travail qui nécessitent une augmentation de la pression.
6. Pompe de broyage
Les pompes submersibles broyeuses peuvent broyer les impuretés et les particules solides plus grosses du liquide en particules plus fines pour une évacuation fluide. Applications : stations d'épuration ou usines pour le transfert des eaux usées industrielles.
7. Pompe submersible pour puits profonds
Les pompes submersibles pour puits profonds sont utilisées pour pomper l'eau des puits profonds pour un usage quotidien ou l'irrigation agricole, etc. Les pompes de puits ont de très bonnes performances d'étanchéité.
8. Pompe à fosse sèche
La pompe submersible à fosse sèche ne doit pas nécessairement être complètement immergée dans le liquide, elle peut être utilisée humide et sèche, la plage de travail est plus étendue, dans le processus de fonctionnement à long terme, n'a pas à s'inquiéter du niveau d'eau trop bas.
9. Pompe submersible pour eaux usées
Une pompe à eaux usées peut transporter des eaux usées contenant des boues et des particules solides, généralement dans une station d'épuration ou une usine.
10. Pompe d'assèchement
Les pompes de drainage sont principalement utilisées pour le drainage des eaux stagnantes et sont généralement utilisées dans des scénarios où le drainage est nécessaire, comme l'évacuation des eaux stagnantes après une inondation, le drainage des chantiers de construction, le drainage des tunnels, etc.
Quel entretien est requis pour une pompe submersible ?
Les pompes submersibles s'usent inévitablement au fil du temps. Une inspection et un entretien réguliers prolongeront non seulement leur durée de vie, mais permettront également de gagner du temps et de l'argent, et d'éviter des pertes importantes dues à une inspection inadéquate.
Inspection de routine
Les utilisateurs doivent suivre scrupuleusement le manuel d'entretien de la pompe et respecter les plans d'inspection et d'entretien mensuels, trimestriels et annuels. Une inspection quotidienne permet de prolonger la durée de vie de la pompe et d'éviter les dommages à temps.
Nettoyage
Le fluide contient inévitablement des impuretés, ce qui entraîne souvent des débris à la surface de la pompe submersible. L'élimination régulière de ces impuretés peut prévenir efficacement la corrosion de la pompe.
Réglage et remplacement de la turbine
La turbine est le composant principal de la pompe, et le personnel doit en vérifier régulièrement l'usure. Les pompes submersibles fonctionnent immergées dans l'eau, pratiquement sans cavitation, mais le liquide qu'elles transportent contient des particules, voire des substances corrosives, qui peuvent user la turbine. Par conséquent, le personnel de maintenance doit régler ou remplacer la turbine à temps afin de réduire les coûts de maintenance.
Remplacement du joint
Les pompes submersibles nécessitent des joints extrêmement étanches. Les inspecteurs doivent inspecter et remplacer régulièrement les joints pour garantir le bon fonctionnement de la pompe submersible.
Lubrification
Pendant le fonctionnement de la pompe submersible, l'huile de lubrification doit rester propre et pouvoir être acheminée sans problème vers la pompe. L'inspecteur doit vérifier régulièrement le niveau et la qualité de l'huile.
Inspection du moteur
Le moteur peut être l'une des pièces les plus chères de toute la pompe submersible, vous devez faire attention à s'il y a des vibrations anormales ou un bruit inconnu dans le corps de la pompe lorsqu'il fonctionne, s'il y a une anomalie, l'inspecteur doit rapidement arrêter et inspecter.
Conception et composants de la pompe submersible
Conception de pompe submersible
Les pompes à boues immergées sont des pompes à boues centrifuges qui ont été conçues pour être scellées et peuvent fonctionner immergées dans l'eau, qui peuvent non seulement traiter des liquides tels que les eaux usées, mais peuvent également être utilisées dans des boues complexes comme les eaux usées industrielles, et ont une résistance extrêmement forte à l'abrasion et à la corrosion.
Principaux composants des pompes submersibles
Moteur
Le moteur de la pompe est l'un des principaux composants. La pompe submersible utilise un moteur étanche pouvant fonctionner sous l'eau. Sa fonction principale est d'entraîner la turbine en rotation et de faire fonctionner la pompe submersible.
Enveloppe
Avoir un boîtier de pompe solide est très nécessaire, le boîtier de pompe doit porter les parties du corps de la pompe du conteneur, lorsque la pompe à lisier submersible dans un environnement complexe, le boîtier de pompe solide peut résister à la corrosion et au liquide dans les grosses particules de collision causées par les dommages.
turbine
Le rôle de la roue est crucial, la roue est le composant clé de l'écoulement de la boue, à travers la rotation de la roue, générant une force centrifuge, qui augmente la pression et transporte le liquide, le matériau de la roue est généralement un alliage à haute teneur en chrome ou en caoutchouc, peut correspondre à l'environnement complexe de boues abrasives, corrosives et autres.
joints mécaniques
Pour les pompes submersibles, les performances d'étanchéité jouent un rôle décisif, une étanchéité solide peut permettre à la pompe immergée de fonctionner de manière stable et continue dans l'eau, afin de garantir que le travail puisse se dérouler efficacement.
Comment choisir une pompe submersible ?
1. Quel type de fluide devez-vous transporter ? Quelle est sa teneur en matières en suspension ?
Il est d’abord nécessaire de déterminer le type de fluide ainsi que la concentration et la taille des particules en suspension dans le fluide, comme dans le scénario suivant :
- Eau claire : L’eau claire comprend généralement l’eau des réservoirs, l’eau de pluie, etc., et ne contient pas de grosses particules en suspension ou une faible teneur en particules solides en suspension.
- Eaux usées : Les stations d'épuration contiennent un grand nombre d'impuretés et de particules en suspension, et même de substances corrosives. Il est donc nécessaire de concevoir des pompes à lisier submersibles spéciales pour les transporter.
- Eaux usées industrielles : les eaux usées industrielles contiennent généralement un grand nombre de particules solides et corrosives, ce qui nécessite que les pompes à lisier submersibles aient une forte résistance à la corrosion et à l'abrasion.
- Eaux usées des résidus miniers : Les résidus miniers dans les eaux usées contiennent un grand nombre d'éléments métalliques et de substances acides, et contiennent un grand nombre de sable et d'autres solides en suspension, cette fois, la pompe à lisier submersible résistante à la corrosion est un excellent choix.
- Dragage : Lors du dragage, l'eau contient une grande quantité de sable, de gravier et de limon. Des pompes submersibles équipées d'un dispositif de concassage peuvent aspirer la boue en douceur et la rejeter à l'endroit prévu pendant l'opération.
2. Quelles sont vos exigences de performance pour la pompe ?
Les performances et la puissance de votre pompe sont également un facteur important dans le choix d'une pompe submersible, ce qui implique la tête et le débit de la pompe. Par exemple, si votre besoin est de 235 m³/h, vous pouvez alors déterminer la sélection de base en vous basant sur le graphique de performances fourni par le fabricant de la pompe submersible pour boues.
3. Jusqu'où faut-il pomper ? À quelle profondeur la pompe submersible doit-elle fonctionner ?
La profondeur d'installation de la pompe submersible et la distance de pompage sont l'un des facteurs clés dans la sélection des pompes submersibles, la longueur de la distance de pompage et la profondeur de la plongée affecteront le degré de perte d'énergie lors du transport, dans le processus de transport, le liquide doit surmonter le frottement du pipeline, plus la distance est longue, plus la pompe devra être performante.
4. Environnement d'installation de la pompe submersible et maintenance post-installation
Lors du choix d'une pompe submersible, vous devez déterminer l'environnement dans lequel elle sera installée, qui doit être communiqué au fabricant de la pompe à l'avance afin que les ingénieurs puissent modifier la conception de la pompe submersible afin d'éviter que l'environnement de travail complexe n'affecte la stabilité de la pompe.
Déterminer les conditions d'utilisation des pompes submersibles facilite également l'efficacité des ingénieurs ultérieurs pour maintenir et réduire les pertes inutiles.
5. Options d'alimentation
Pour vous assurer que l'alimentation électrique connectée à la pompe submersible ne posera pas de problème, vous devez également déterminer la tension de l'alimentation électrique, 220 V, 380 V ou plus. Ayant une alimentation électrique stable, la pompe submersible peut fonctionner en continu pendant une longue période.
La sélection d'une pompe submersible est une tâche complexe, en plus de prêter attention aux points ci-dessus, mais aussi de prendre en compte le coût, les matériaux de production, l'économie et d'autres problèmes, recherchez en temps opportun des experts en pompes à lisier submersibles pour vous aider à planifier le programme est votre options nécessaires.
Conclusion
Dans la société et le monde du travail d'aujourd'hui, l'utilisation des pompes submersibles est de plus en plus répandue. Leur large champ d'application confère à leur part de marché une importance considérable. De l'approvisionnement quotidien en eau à l'industrie minière, elles touchent tous les secteurs d'activité. Pour toute question concernant les pompes submersibles, veuillez contacter les experts Kingda.
FAQ sur les pompes submersibles
Quel est le coût typique d’une pompe submersible ?
Il s'agit d'une question d'incertitude, car le coût total d'une pompe submersible doit être déterminé en fonction de son utilisation. Les pompes submersibles fonctionnent aussi bien pour les puits profonds destinés à l'approvisionnement en eau que pour les pompes à boues submersibles utilisées dans l'industrie minière, où les prix varient considérablement. Pour un devis plus précis, veuillez contacter un expert Kingda.
Quelle est la puissance nécessaire pour une pompe submersible ?
La puissance de la pompe submersible n'est pas la meilleure, le débit et la hauteur manométrique sont l'un des facteurs clés pour déterminer la puissance de la pompe submersible, en fonction de vos besoins réels, vous pouvez déterminer la puissance finale via le fabricant de la pompe.
Quelle est la durée de vie d'une pompe submersible ?
Si la pompe submersible peut être régulièrement entretenue et remplacée par des pièces d'usure, la durée de vie générale sera d'environ 10 ans, voire jusqu'à 15 ans.
La durée de vie de la pompe submersible doit être basée sur les conditions de travail lorsque la pompe fonctionne et si elle peut être entretenue régulièrement pour décider, un bon environnement de travail et une inspection régulière prolongeront généralement considérablement la durée de vie.
Combien de temps la pompe submersible peut-elle fonctionner en continu ?
Les pompes submersibles sont conçues et testées par des professionnels pour fonctionner en continu pendant 24 heures. Consultez le manuel d'utilisation du fabricant pour déterminer l'autonomie maximale d'un seul cycle, ce qui contribuera également à prolonger la durée de vie de la pompe submersible.
Pompe submersible VS pompe centrifuge
Les pompes submersibles appartiennent également à une sorte de pompes centrifuges, elles sont identiques aux pompes centrifuges, grâce à la rotation de la roue pour produire une force centrifuge, afin de favoriser l'écoulement du liquide, mais les pompes submersibles peuvent fonctionner dans l'eau, la plage de travail est plus étendue.
Qu'est-ce que l'étage dans une pompe submersible ?
Le nombre d'étages correspond au nombre de roues d'une pompe submersible. Une pompe monoétagée n'a qu'une seule roue, tandis qu'une pompe multiétagée en a plusieurs.
Chaque roue peut fournir une partie de la hauteur manométrique, de sorte qu'une pompe submersible à plusieurs étages peut fournir une hauteur manométrique plus longue, et la hauteur manométrique est beaucoup plus grande que celle d'une pompe submersible à un seul étage.

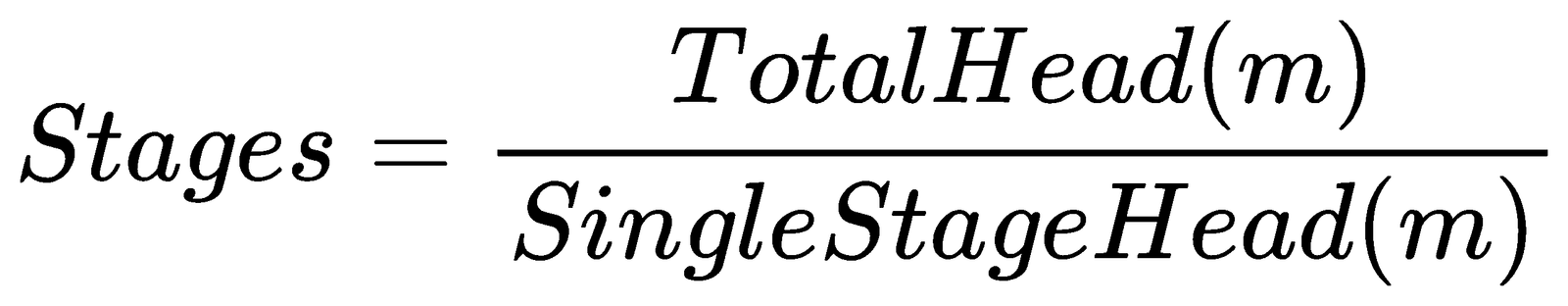

Comment calculer les étages d'une pompe submersible ?
Le nombre de roues d'une pompe submersible représente le nombre d'étages. Chaque roue possède une tête monoétagée.
Étant donné la hauteur manométrique totale et la hauteur manométrique à un étage d'une pompe submersible
Note:
1. La hauteur manométrique d'un étage n'est pas une valeur fixe. Pour des valeurs détaillées, consulter le fabricant de la pompe.
2. La perte de charge du pipeline et la perte de coude doivent également être prises en compte dans le processus de calcul réel.
Pourquoi la pompe submersible se déclenche-t-elle ?
Il existe deux situations principales dans lesquelles une pompe submersible se déclenche.
1. La pompe submersible se déclenche juste après le démarrage, ce qui peut être dû à une tension instable de la pompe, à un blocage de la pompe à eau, à des corps étrangers dans le tuyau ou à une fuite du câble.
2. La pompe se déclenche après avoir fonctionné pendant un certain temps, ce qui peut être dû à une surcharge de la pompe submersible, provoquant une surchauffe du moteur, ou à une résistance trop importante du milieu transporté, provoquant une surcharge de la pompe à eau.
Les pompes submersibles peuvent-elles fonctionner à sec ?
Les pompes submersibles ne peuvent pas fonctionner à sec, car le fonctionnement à sec accélérera les dommages de la pompe submersible.
1. Lorsque la pompe submersible fonctionne à sec, sans refroidissement par eau, le moteur chauffera trop rapidement et brûlera le moteur.
2. La température élevée provoquée par le fonctionnement à sec de la pompe submersible entraînera une déformation, voire une fissure, de la cavité de la pompe.
3. Le fonctionnement à sec d'une pompe submersible endommagera les composants d'étanchéité et entraînera éventuellement une fuite de la pompe.
À quelle profondeur une pompe submersible doit-elle être placée dans un puits ?
Différents types de pompes submersibles ont des profondeurs d'immersion différentes.
Petites pompes submersibles domestiques : 5-50 m
Pompes submersibles industrielles lourdes : 50-300 m
Pompes submersibles pour applications spéciales : 300-1000 m
Quel moteur est utilisé dans une pompe submersible ?
Les pompes submersibles utilisent généralement des moteurs étanches, capables de fonctionner longtemps dans l'eau. Le moteur et le corps de pompe sont conçus comme une unité intégrée, évitant ainsi les fuites au niveau de la connexion entre le moteur et le corps de pompe.
Une pompe submersible a-t-elle besoin d’un réservoir sous pression ?
La nécessité d'un réservoir sous pression pour une pompe submersible dépend de vos besoins. Le réservoir sous pression permet de stocker l'eau et de maintenir une pression constante, évitant ainsi les démarrages fréquents et réduisant les dommages à la pompe submersible.
Si vous avez besoin d’une pression d’eau constante et d’un débit d’eau stable, vous devez être équipé d’un réservoir sous pression.
