Grupo de bombas Kingda
Bomba de dragado
La bomba de dragado Kingda está hecha de material de aleación de alto cromo, lo que la hace extremadamente resistente.
Al manipular grava grande, rocas y arcilla dura, la bomba de dragado reducirá la abrasión de los materiales en el cuerpo de la bomba con una fuerte resistencia al impacto, lo que extenderá en gran medida la vida útil.
La bomba de dragado Kingda ofrece un buen rendimiento de cavitación y una gran capacidad de caudal. Puede bombear continuamente grava o arcilla altamente plástica sin obstrucciones.

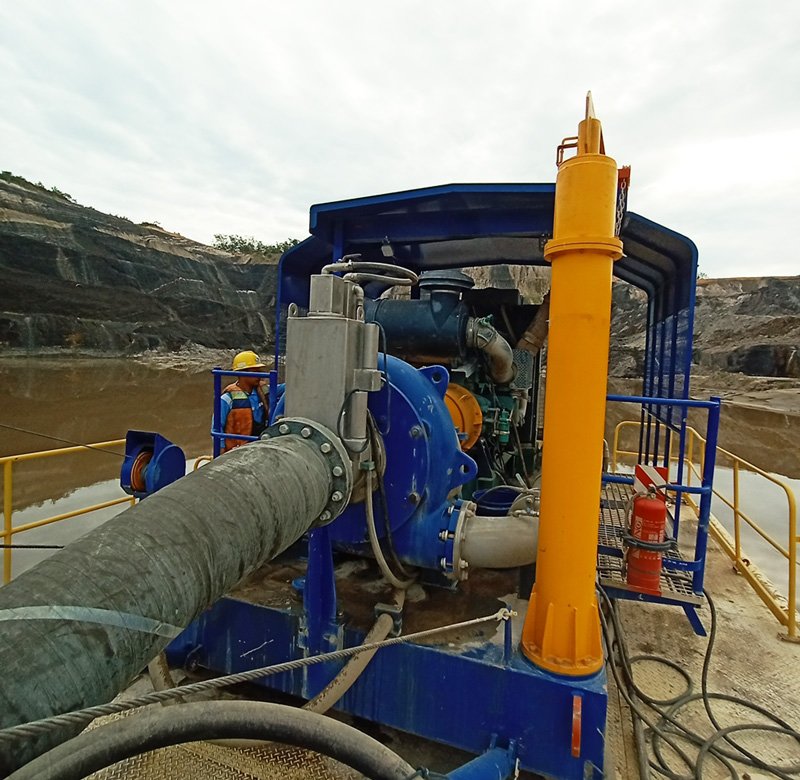

Aplicaciones de la bomba de dragado KINGDA
Kingda utiliza procesos avanzados de fundición y tratamiento térmico para mantener la composición química de los materiales metálicos con alta dureza y tenacidad. Los materiales de alta calidad de las bombas de dragado Kingda resisten el desgaste y la corrosión de la mayoría de los fluidos.
Las bombas de dragado Kingda se utilizan ampliamente en la industria del dragado, por ejemplo, para eliminar sedimentos del fondo de los ríos, arena, grava, limo, construir puertos y muelles, mantener la ecología de la costa, ampliar canales, transportar relaves mineros, ingeniería marina, ingeniería petrolera, alcantarillado y aguas residuales.
Dragado de puertos, ampliación de ríos, remoción de lodos de túneles, relaves mineros, industria petroquímica, extracción de sedimentos con dragas, protección ambiental
La bomba de dragado Kingda adopta un diseño de canal de flujo ancho, que puede pasar partículas grandes con un diámetro de 1 a 15,75 pulgadas (0 a 400 mm), de modo que la bomba de dragado Kingda no se obstruirá, lo que reducirá en gran medida el tiempo de inactividad y los costos de mantenimiento.
Basada en la resistencia al impacto fuerte y sin obstrucciones de la bomba de dragado Kingda, la bomba de dragado puede bombear la mayoría de los fluidos, como grava, arena, agregados, arcilla dura, roca, lodo, plantas podridas, lodo, limo, sedimentos del lecho del río, relaves.
El dragado se refiere al uso de dragas u otros equipos mecánicos para dragar presas, construir puertos y canales, eliminar sedimentos de lagos y ríos, profundizar y ensanchar vías fluviales, mantener las costas y proteger el medio ambiente natural.
El proceso de dragado generalmente se divide en tres etapas: succión de lodos, entrega de lodos y descarga de lodos.
Durante el dragado, la draga utiliza un brazo mecánico para impulsar la ventosa con un cabezal de corte hasta el fondo del lago. El cabezal de corte giratorio corta los sedimentos del fondo y los transporta a la draga mediante una tubería de descarga, o la bomba de dragado los bombea a la orilla.
Bombas de dragado Kingda
La bomba de dragado Kingda no solo bombea lodos abrasivos con sólidos grandes, sino también lodos corrosivos y de alta viscosidad. Su diseño de pala ancha y canal de flujo amplio garantiza que la bomba de dragado no se obstruya.

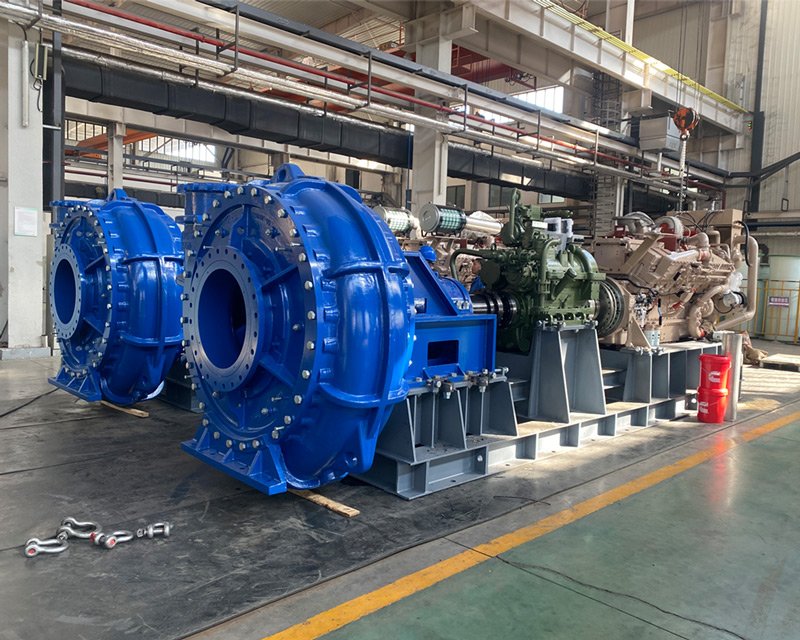

Bomba de dragado WN
Las bombas de dragado de la serie WN se pueden utilizar no solo en la cabina de la draga, sino también bajo el agua.
El diámetro máximo de sólidos que puede pasar es de 400 mm (15,75 pulgadas). La bomba de dragado puede bombear grava o arcilla continuamente sin obstrucciones.
Bomba de dragado pequeña
La bomba de dragado pequeña es ligera y fácil de instalar. Incorpora un diseño de canal de flujo ensanchado, que permite el transporte continuo de partículas grandes de lodo y arena altamente abrasivos.
Hecho de aleación de metal resistente al desgaste, el cuerpo de la bomba tiene una tenacidad y resistencia extremadamente fuertes, lo que extiende enormemente la vida útil.
Especificaciones de la bomba de dragado
| Parámetros de la bomba de dragado WN | |
|---|---|
|
Diámetro de descarga (mm) |
200 ~ 1200 |
|
Caudal (m³/h) |
600 ~ 25000 |
|
Cabeza (m) |
20 ~ 80 |
|
Material |
Material de aleación resistente al desgaste |
| Parámetros de la bomba de dragado pequeña | |
|---|---|
|
Diámetro de descarga (mm) |
100 ~ 300 |
|
Caudal (m³/h) |
36 ~ 3200 |
|
Cabeza (m) |
3.5 ~ 80 |
|
Material |
Material de aleación resistente al desgaste |
Curva de la bomba de dragado WN
Rango de trabajo de la bomba de dragado de la serie WN
(sólo para selección preliminar)
Serie WN
Bomba de dragado
Descripción general
La bomba de dragado WN cuenta con una estructura de desmontaje frontal, lo que facilita su desmontaje y montaje para su mantenimiento. Además, según las características estructurales de cada componente, está equipada con herramientas especiales de desmontaje y montaje para facilitar su montaje.
El impulsor y el eje están conectados mediante una rosca trapezoidal estándar de cuatro entradas, que transmite un par elevado y facilita el desmontaje y el montaje. El manguito incluye un anillo de desmontaje para facilitar el desmontaje del impulsor.
- Sin cavitación: La bomba de dragado WN tiene una fuerte capacidad de succión, no bombea cavitación y puede lograr una mayor profundidad de excavación y una mayor concentración de succión, y puede lograr una mayor profundidad de excavación y una mayor concentración inhalable.
- Fuerte adaptabilidad: La bomba de dragado WN puede lograr un cambio en la altura de la bomba con el mismo caudal cambiando la velocidad del impulsor o cambiando el diámetro del impulsor de la bomba de dragado.
- Fuerte capacidad de flujo y amplia aplicabilidad: La bomba de dragado WN tiene un canal de flujo de impulsor de gran ancho, y la buena capacidad de paso de la bomba de dragado es una buena garantía para el rango de rendimiento de la draga, y puede bombear continuamente grava o arcilla altamente plástica sin obstrucciones.
características y beneficios
Fuerte resistencia al desgaste
Las piezas del extremo húmedo, el impulsor, la camisa y los revestimientos de las placas delantera y trasera (revestimiento resistente al desgaste) de la bomba de dragado Kingda están fabricados con una aleación resistente al desgaste de alta resistencia. Además de ofrecer una alta resistencia al impacto, también ofrecen una alta resistencia a la abrasión. En el proceso de diseño del producto, se ha considerado la compatibilidad de la vida útil de las piezas, y el ciclo de reemplazo de las piezas resistentes al desgaste es prácticamente el mismo, lo que reduce el costo de mantenimiento y reemplazo.
Alta eficiencia y bajo consumo de energía.
La bomba de dragado utiliza un modelo hidráulico avanzado y ofrece una alta eficiencia. La velocidad del impulsor se puede ajustar según la demanda para lograr el objetivo de cambiar la altura de elevación, lo que hace que la bomba de dragado Kingda 2%~3% sea más eficiente que una bomba de dragado convencional. De esta manera, se puede obtener un menor consumo de combustible y electricidad con la misma potencia.
Sello de eje confiable y sin fugas
El sello del eje de la bomba de dragado puede ser mecánico, de empaquetadura o compuesto de empaquetadura y mecánico. También está disponible un sello de goma tipo L con manguito espiral, compuesto por tres anillos de sellado en forma de L y un manguito con roscas especiales para evitar fugas.
Mecanismo de giro eléctrico
La bomba de dragado Kingda puede equiparse con un mecanismo de giro eléctrico, que puede impulsar el eje de la bomba para lograr una rotación hacia adelante y hacia atrás, lo que no solo ahorra el tiempo de desmontaje y montaje del impulsor, sino que también reduce la carga de trabajo de los operadores.
Kingda ofrece soluciones personalizadas para abordar cualquier desafío de transferencia de fluidos.
No solo somos fabricantes de bombas para lodos, sino también proveedores de soluciones para el transporte de fluidos. Como líder en la fabricación de bombas para lodos en China, Kingda se ha comprometido a resolver los problemas de transporte de fluidos de sus clientes.
Nuestros ingenieros diseñarán soluciones para usted en función de sus problemas de transporte de fluidos para garantizar que pueda resolver el problema al menor costo.
I+D tecnológica
y diseño
La tecnología de análisis CFD
Basado en el flujo multifásico
Aplicación de la tecnología CFD para analizar y calcular los campos de velocidad y presión dentro de las bombas de lodos, predecir los parámetros de rendimiento y optimizar los diseños. Esto incluye la investigación de las características del flujo multifásico, el desgaste de las partículas y su impacto en la eficiencia de la bomba, lo que permite la expansión de los modelos hidráulicos en serie.
Análisis de fuerza y
diseño óptimo
Utilizando el análisis de elementos finitos, calculamos la distribución de la tensión tanto en dirección circunferencial como radial dentro de la voluta en diversas condiciones de funcionamiento (incluida la operación estable, arranque/parada y condiciones variables).
El objetivo es identificar los puntos de máxima tensión y validar la resistencia. Esto garantiza que la rigidez y la resistencia del componente cumplan con los requisitos, a la vez que se reduce la redundancia del diseño.
Tecnología CAE para fundición
La tecnología CAE simula todo el proceso de vertido, analizando la temperatura, el flujo y los campos de tensión. Esto ayuda a predecir defectos como la contracción y la porosidad, lo que permite optimizar el proceso y mejorar la calidad del producto.
Al simular tensiones térmicas y mecánicas, CAE garantiza que los componentes de la bomba de lodo puedan soportar condiciones adversas, mejorando la selección del material y la durabilidad para una mayor vida útil de la bomba y minimizando la contracción y la porosidad, lo que da como resultado bombas de lodo más fuertes y confiables con menos necesidades de mantenimiento.
Las simulaciones continuas perfeccionan los procesos de fundición y diseño, lo que permite mejoras continuas en el rendimiento y la calidad de las bombas de lodos en todas las industrias.
Diseño de modelo 3D
Las bombas de lodos y sus repuestos están diseñados utilizando modelos 3D, lo que garantiza una funcionalidad optimizada, atractivo estético y facilidad de mantenimiento.
Los modelos 3D garantizan un ajuste y funcionamiento precisos de las piezas de repuesto, lo que reduce errores y ajustes de producción, genera una mejor eficiencia y ayuda a identificar posibles problemas en la instalación y el funcionamiento de forma temprana, garantizando una implementación sin problemas y reduciendo los problemas de campo.
Los modelos 3D optimizan los componentes de la bomba para lograr un mejor rendimiento, un mantenimiento más sencillo y una vida útil más larga, reduciendo el desgaste y aumentando la eficiencia energética.
Piezas de la bomba de dragado
| Piezas de desgaste del extremo húmedo | Piezas de cojinetes | Piezas del sello del eje | Base |
|---|---|---|---|
| | |||
| | |||
| | | ||
| | | ||
| | | | |
| | | | |
| | | |
PROYECTOS DE DRAGADO DE KINGDA
Los casos de cooperación de Kingda incluyen bombas personalizadas para buques de dragado, minería, perforación de túneles y desulfuración, impulsando el rendimiento y la eficiencia en todas las industrias.
Draga de succión de arrastre CCCC Dredging (GROUP) CO., LTD de 13500 m³
Draga de tolva de succión arrastrada de 32000 m³/h Inai Kiara SDN BHD Malasia
Draga de succión con cortador de 2000 m³/h de la Oficina de Vías Navegables de Changjiang
Draga de succión de arrastre de 20000 m³/h de CCCC Tianjin Dredging CO., LTD
Servicio posventa 7x24
Kingda cuenta con un equipo profesional de ingenieros de posventa que ofrece servicio 24/7. Si su bomba presenta algún problema, contáctenos y nuestro ingeniero de posventa desarrollará un plan de mantenimiento o reparación adecuado según la situación real del proyecto, minimizando las pérdidas y permitiendo que su proyecto se reanude rápidamente.
Cuando compra una bomba de lodos Kingda, nuestro ingeniero de posventa también le brindará un tiempo de mantenimiento razonable para que pueda evitar daños en la bomba y problemas de reparación con anticipación, ahorrándole tiempo y costos de mano de obra.
Monitoreo remoto de bombas inteligentes
La plataforma inteligente de detección remota de estaciones de bombeo, desarrollada por Kingda, permite a los clientes conocer la información de funcionamiento de la bomba de lodos en tiempo real en cualquier momento. Basada en la comunicación inalámbrica LORA y la tecnología del Internet de las Cosas, detecta el estado de funcionamiento de la bomba las 24 horas del día y previene problemas de mantenimiento con antelación.
Con la plataforma de detección remota de estaciones de bombeo inteligentes Kingda, podrá saber si el motor presenta vibraciones anormales o problemas de alta temperatura. Si el valor alcanza el límite superior, la plataforma le avisará por correo electrónico o SMS y activará una alarma sonora y luminosa in situ para que pueda prevenir y realizar el mantenimiento con antelación.
Puede acceder a la plataforma de detección para verificar el desgaste del impulsor u otras piezas del extremo húmedo de la bomba de lodos en cualquier momento. Antes de que el desgaste alcance el límite superior, la plataforma le enviará una alarma y podrá programar el mantenimiento con antelación para minimizar las pérdidas.
Si tiene más preguntas, contáctenos.
Artículos relacionados
Explicación del cabezal de la bomba: cálculo, fórmula y curvas de rendimiento
Al seleccionar una bomba, aprenderemos sobre el cabezal de la bomba. Quizás tenga dudas al respecto, no se preocupe, este artículo se las explicará.
Guía definitiva de bombas sumergibles: tipos, funcionamiento y usos
¿Le preocupa elegir la bomba sumergible adecuada? Esta guía le explicará detalladamente los puntos clave sobre bombas sumergibles. En este artículo...
Nos gustaría trabajar contigo
Envíenos un mensaje si tiene alguna pregunta o solicita un presupuesto. Nuestros expertos le responderán en 24 horas y le ayudarán a elegir la bomba adecuada.
Preguntas frecuentes sobre la bomba de dragado
La bomba de dragado utiliza una fuerte succión para succionar arena, arcilla, plantas y otros sedimentos del fondo del lago, río u océano hacia la bomba y descargarlos en la tolva de la draga o en la orilla a través de una tubería.
La bomba de dragado es una bomba centrífuga, que succiona y descarga fluidos principalmente mediante la acción de la fuerza centrífuga.
Generando fuerza centrífuga: La bomba de dragado genera fuerza centrífuga a través de la rotación del impulsor, y la fuerza centrífuga genera una fuerte succión en la entrada de la bomba.
Aspiración de lodo: A través de la succión de la bomba de dragado, los sedimentos del fondo del río son succionados continuamente hacia la bomba.
Descarga de lodo: A través de la rotación continua del impulsor, el lodo en la bomba de dragado es empujado hacia la salida de la bomba, y el lodo es transportado a la tolva de la draga a través de una tubería.
Luego del funcionamiento continuo de la bomba de dragado, los sedimentos del fondo del lago se descargarán continuamente.
Dado que la arena está compuesta de grava fina, representa un gran desafío para la resistencia al desgaste de la bomba. Si se utiliza una bomba para dragar arena, una bomba de grava o una bomba de lodos debería ser la primera opción. Bombas de grava Tienen una resistencia al desgaste extremadamente fuerte y pueden transportar arena continuamente sin desgaste.
A través de la succión de una bomba de grava o una bomba de lodosLa mezcla de arena y agua del fondo del río se puede bombear y transportar a un lugar designado.
Las bombas de dragado pueden succionar grava, plantas podridas, piedras trituradas y otros sedimentos del fondo del lago y descargarlos en el lugar designado. Se utilizan ampliamente para dragar ríos, ensanchar canales, construir puertos y mantener las costas.
